این پروژه مربوط به طراحی PCB یک برد کنترلی چندمنظوره است که شامل بخش‌های مختلف پردازشی، تغذیه، صوت، ورودی/خروجی و کنترل تجهیزات خارجی است. تمرکز اصلی پروژه بر جانمایی مهندسی قطعات، مدیریت مسیرهای سیگنال و تغذیه و پیاده‌سازی یک Layout منظم و قابل تولید بوده است.
این برد دارای بخش‌های مختلفی از جمله میکروکنترلر، مدار تقویت صوت مبتنی بر LM386، رگولاتورهای 5 و 12 ولت، مدارهای ترانزیستوری، رله‌ها، دیودهای حفاظتی و کانکتورهای متعدد است. وجود این بخش‌های متنوع باعث شده طراحی PCB نیازمند تفکیک مناسب عملکردها و مدیریت دقیق مسیرهای ارتباطی باشد.
چالش اصلی طراحی PCB
یکی از چالش‌های اصلی این پروژه، قرار دادن تعداد زیادی قطعه و مدارهای مختلف در یک برد نسبتاً فشرده بود. قطعات SMD و Through-Hole در کنار یکدیگر قرار گرفته‌اند و مسیرهای متعددی برای ارتباط بین بخش پردازشی، مدار صوت، تغذیه، رله‌ها و کانکتورهای ورودی و خروجی ایجاد شده است.
در مرحله Placement، موقعیت قطعات بر اساس عملکرد هر بخش و ارتباط آن با سایر قسمت‌های مدار تعیین شده است. به‌خصوص قطعات مرتبط با کانکتورها و تجهیزات خارجی در موقعیت‌هایی قرار گرفته‌اند که دسترسی به آنها در هنگام مونتاژ و اتصال سیم‌ها مناسب باشد.
مدیریت مسیرهای سیگنال

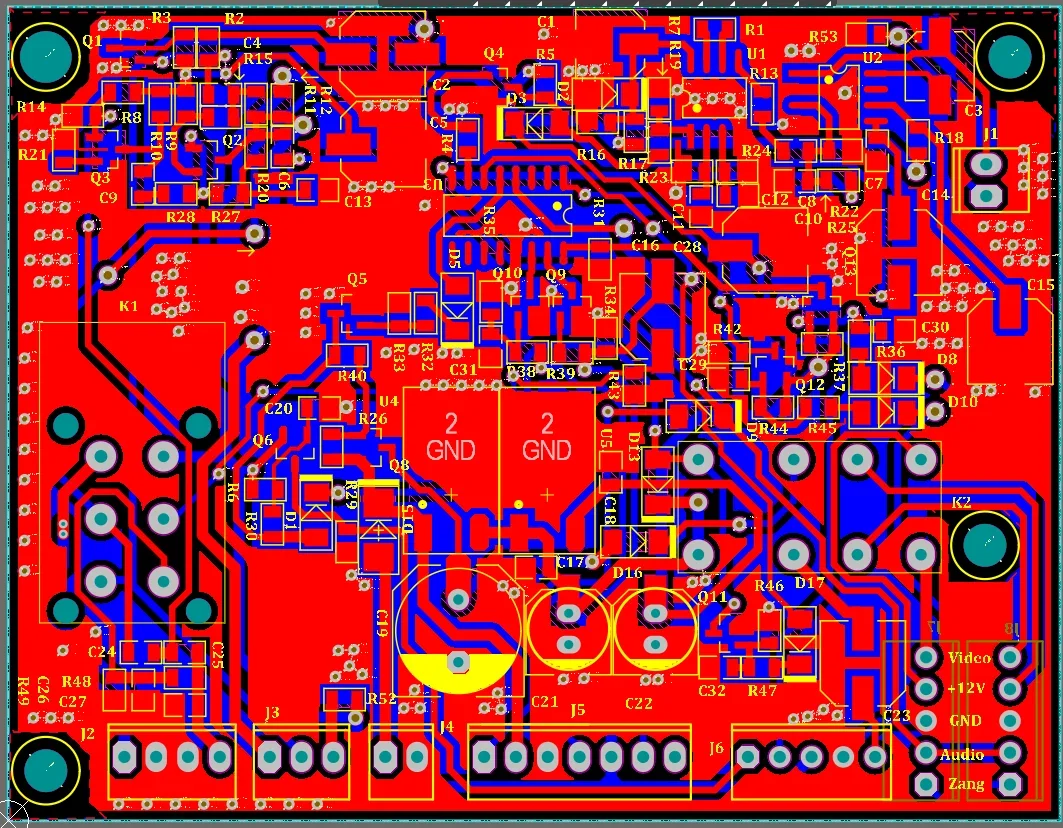

وجود تعداد زیادی سیگنال بین بخش‌های مختلف مدار، نیازمند Routing دقیق و منظم بوده است. در قسمت‌هایی از برد، مسیرهای متعدد به‌صورت موازی حرکت می‌کنند تا ارتباط بین کانکتورها و بخش‌های داخلی مدار با نظم بیشتری انجام شود.
همچنین مسیرهای تغذیه و سیگنال با توجه به عملکرد مدار و محل قرارگیری بخش‌های مختلف مدیریت شده‌اند تا از ایجاد مسیرهای غیرضروری و پیچیدگی بیش از حد در لایوت جلوگیری شود.
بخش‌های مختلف در لایوت
در طراحی PCB برای بخش‌های مختلفی مانند موارد زیر فضای مناسب در نظر گرفته شده است:
- بخش پردازشی و کنترلی
- مدار تقویت صوت با LM386
- بخش‌های تغذیه 5V و 12V
- مدارهای ترانزیستوری و سوئیچینگ
- رله‌های کنترلی
- مدارهای حفاظتی شامل دیودها
- ورودی و خروجی‌های متعدد
- رابط‌های Audio، Video و سایر اتصالات خارجی
- کانکتورهای تغذیه و سیگنال
طراحی با توجه به تولید و مونتاژ
در طراحی Layout، علاوه بر اتصال صحیح Netها، مواردی مانند فاصله‌گذاری مناسب قطعات، دسترسی به کانکتورها، جهت قرارگیری قطعات، مسیرهای قابل تولید و امکان مونتاژ قطعات SMD و Through-Hole نیز در نظر گرفته شده است.
همچنین برای بخش‌هایی که دارای تعداد زیادی قطعه مشابه هستند، جانمایی و Routing تا حد امکان با ساختار منظم انجام شده تا PCB نهایی از نظر بررسی، مونتاژ و عیب‌یابی قابل مدیریت باشد.
نتیجه پروژه

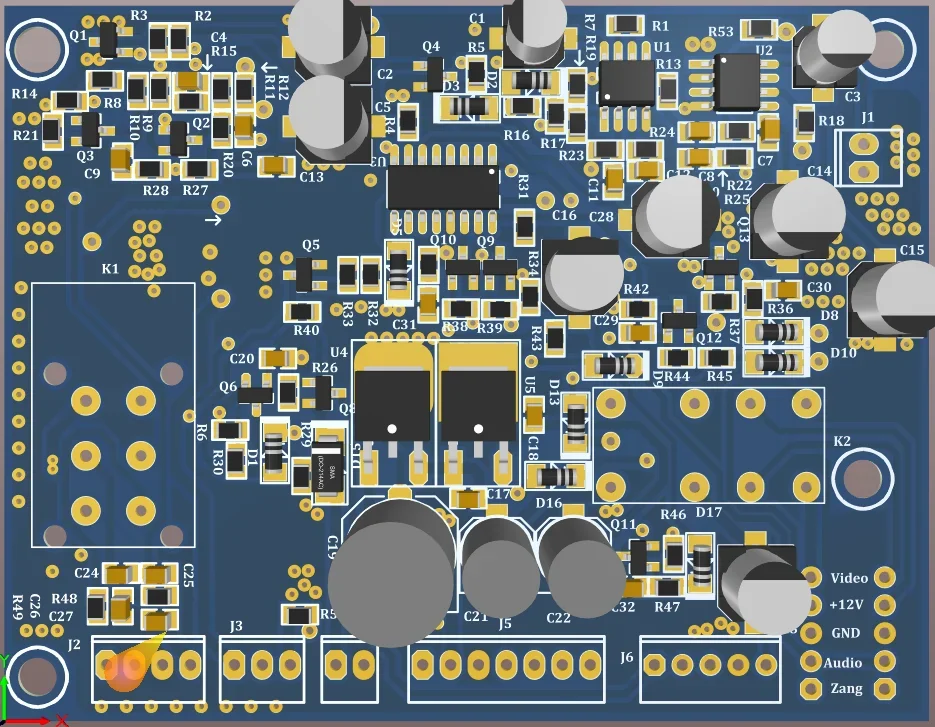

خروجی این پروژه یک PCB چندبخشی و پرتراکم است که مجموعه‌ای از بخش‌های پردازشی، صوتی، تغذیه، کنترلی و ورودی/خروجی را در یک برد یکپارچه پیاده‌سازی می‌کند.
این پروژه نمونه‌ای از توانمندی در تبدیل یک شماتیک پیچیده به یک Layout مهندسی‌شده و قابل تولید است؛ جایی که جانمایی صحیح قطعات، مدیریت مسیرهای سیگنال و تغذیه، دسترسی مناسب به کانکتورها و استفاده بهینه از فضای PCB اهمیت زیادی دارد.
