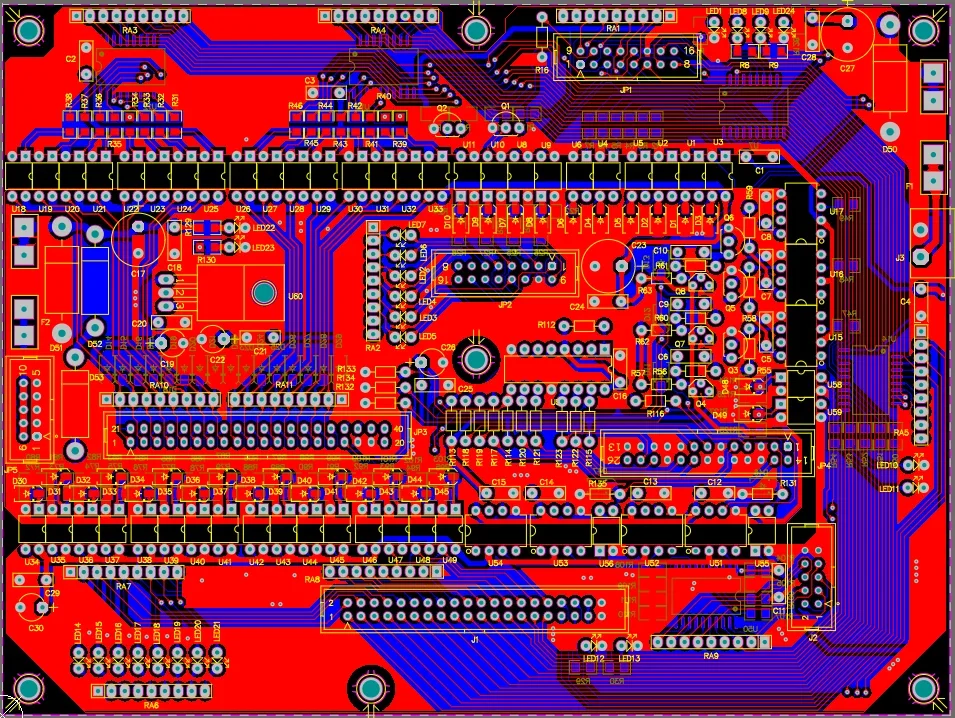

این پروژه مربوط به طراحی یک برد Expander چندکاناله با تعداد بالای اتصالات و مسیرهای سیگنال است که برای یک شرکت در اصفهان انجام شد. طراحی PCB با هدف مدیریت تعداد زیادی از ورودی‌ها و خروجی‌ها، جانمایی منظم قطعات و ایجاد ارتباطات الکتریکی موردنیاز بین بخش‌های مختلف مدار انجام شده است.
یکی از ویژگی‌های مهم این پروژه، استفاده از اپتوکوپلرها برای ایزولاسیون الکتریکی بین بخش‌های مختلف مدار است. در جانمایی قطعات، موقعیت اپتوکوپلرها و مسیرهای متصل به دو سمت آن‌ها به‌گونه‌ای در نظر گرفته شده که جداسازی الکتریکی موردنیاز بین سمت ورودی و خروجی حفظ شود.
چالش‌های اصلی طراحی
۱. رعایت ایزولاسیون بین دو سمت اپتوکوپلر
یکی از ملاحظات مهم در این پروژه، حفظ فاصله الکتریکی مناسب بین دو سمت اپتوکوپلرها بود. جانمایی قطعات و مسیرکشی PCB به‌گونه‌ای انجام شده که مسیرهای مسی و سایر اجزای رسانا، جداسازی موردنیاز بین دو سمت ایزولاسیون را نقض نکنند. رعایت فاصله‌های خزشی (Creepage) و هوایی (Clearance) در چنین طراحی‌هایی اهمیت زیادی دارد و باید متناسب با ولتاژ کاری، آلودگی محیطی و الزامات استاندارد انتخاب شود.
۲. مدیریت تعداد بالای اتصالات
وجود تعداد زیادی کانکتور، هدر و مسیر سیگنال، Routing این برد را به یکی از بخش‌های اصلی طراحی تبدیل کرده است. مسیرهای متعدد باید با حفظ نظم، رعایت محدودیت‌های هندسی و ایجاد ارتباط صحیح بین بخش‌های مختلف مدار پیاده‌سازی می‌شدند.
۳. جانمایی منظم قطعات تکرارشونده
تکرار کانال‌ها و مدارهای مشابه در بخش‌های مختلف PCB، نیازمند رعایت الگوی یکسان در چیدمان قطعات و Routing بود. این رویکرد به افزایش نظم لایوت و ساده‌تر شدن بررسی و عیب‌یابی برد کمک می‌کند.
۴. مدیریت مسیرهای سیگنال و اتصالات بین لایه‌ها
تراکم بالای مسیرها و تعدد اتصالات، استفاده از Viaها و برنامه‌ریزی دقیق مسیرهای ارتباطی را ضروری کرده است. در این طراحی، مسیرکشی با تمرکز بر مدیریت فضای موجود و حفظ دسترسی مناسب به کانکتورها انجام شده است.
ویژگی‌های فنی طراحی
- طراحی PCB برای برد Expander چندکاناله
- استفاده از اپتوکوپلر برای جداسازی الکتریکی بخش‌های مدار
- جانمایی قطعات با توجه به الزامات ایزولاسیون
- مدیریت فاصله‌های خزشی و هوایی بین نواحی ایزوله
- Routing تعداد زیادی از مسیرهای سیگنال
- جانمایی منظم کانکتورها و هدرهای ورودی و خروجی
- طراحی بخش‌های تکرارشونده با ساختار منظم
- توجه به قابلیت تولید، مونتاژ و عیب‌یابی برد
نتیجه پروژه

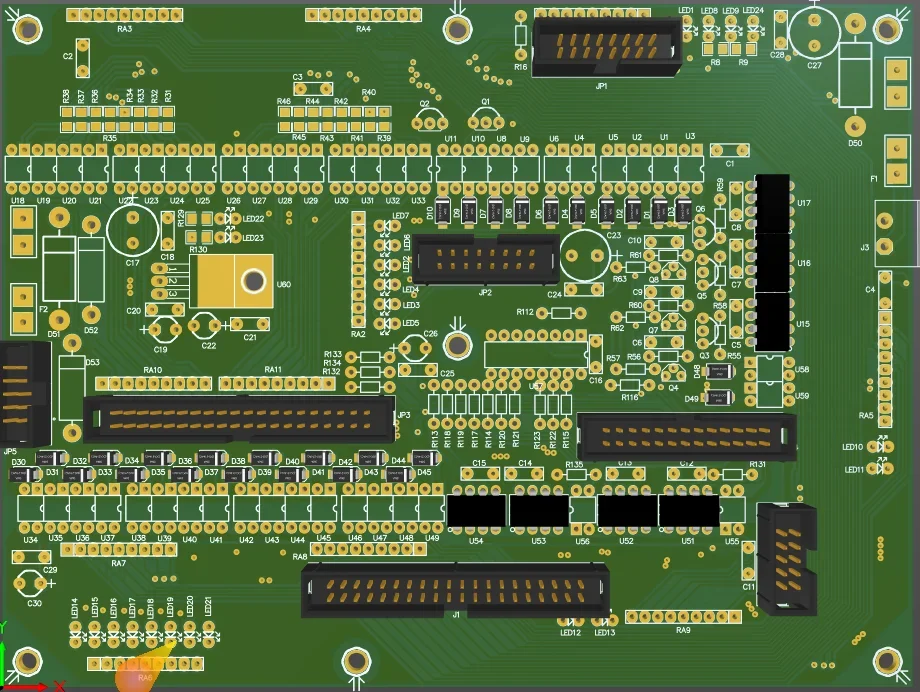

خروجی این پروژه، یک PCB چندکاناله با تراکم بالای اتصالات است که در طراحی آن، علاوه بر مدیریت پیچیدگی Routing، رعایت ایزولاسیون الکتریکی بین دو سمت اپتوکوپلرها نیز مورد توجه قرار گرفته است.
این نمونه‌کار نشان‌دهنده توانمندی در طراحی بردهای پیچیده‌ای است که در آن‌ها مدیریت تعداد بالای سیگنال‌ها باید هم‌زمان با رعایت الزامات ایمنی الکتریکی، جانمایی اصولی قطعات و ملاحظات تولید انجام شود.
