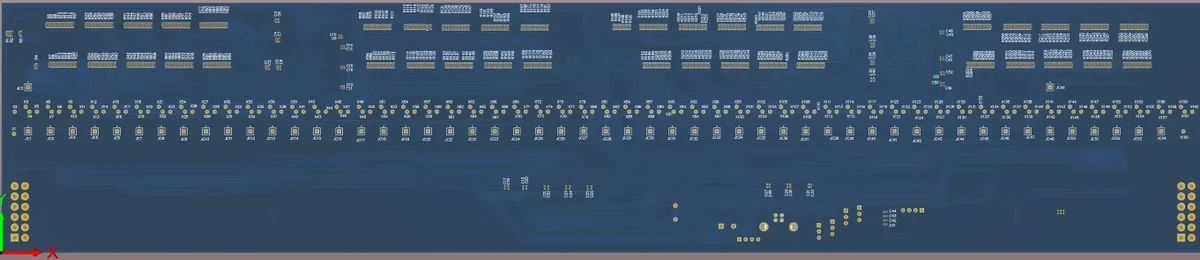

این پروژه شامل طراحی یک برد ماتریسی با طول تقریبی ۵۰ سانتی‌متر بوده که برای یک شرکت در کانادا انجام شد. فرآیند طراحی و پیاده‌سازی آن حدود یک ماه زمان برده است.

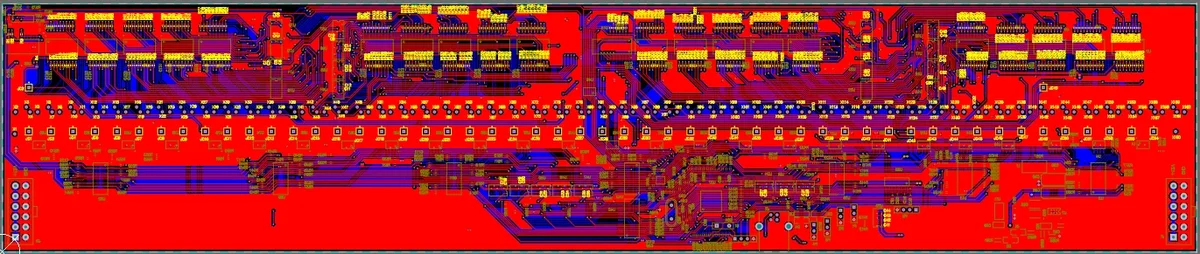

به دلیل ابعاد بزرگ برد و تعداد زیاد مسیرها، کانال‌ها و اتصالات، طراحی آن نیازمند برنامه‌ریزی دقیق در جانمایی قطعات، مدیریت مسیرهای PCB، سازمان‌دهی اتصالات و حفظ نظم و دقت در کل Layout بوده است.
در این پروژه تلاش شده است ضمن حفظ ساختار منظم و قابل تولید برد، مسیرهای ارتباطی به شکلی دقیق و مهندسی‌شده طراحی شوند تا محدودیت‌های ناشی از طول زیاد PCB و تراکم بالای مسیرها به‌درستی مدیریت شود.
تصاویر بیشتر
