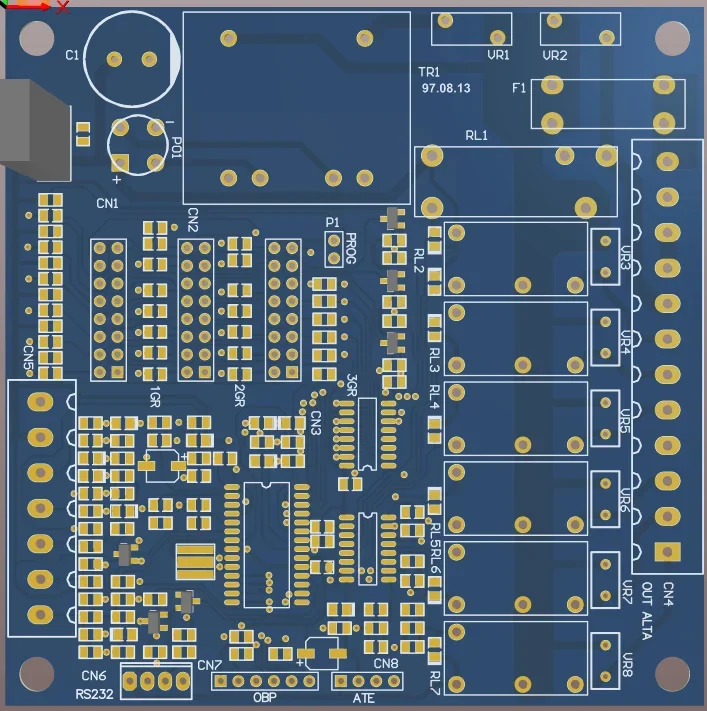

این پروژه شامل مهندسی معکوس و بازطراحی یک برد الکترونیکی کنترل و سوئیچینگ چندکاناله است که در سال 1397 انجام شده. ساختار برد شامل بخش کنترلی و پردازشی در یک سمت و چند کانال سوئیچینگ مبتنی بر رله در سمت دیگر است.

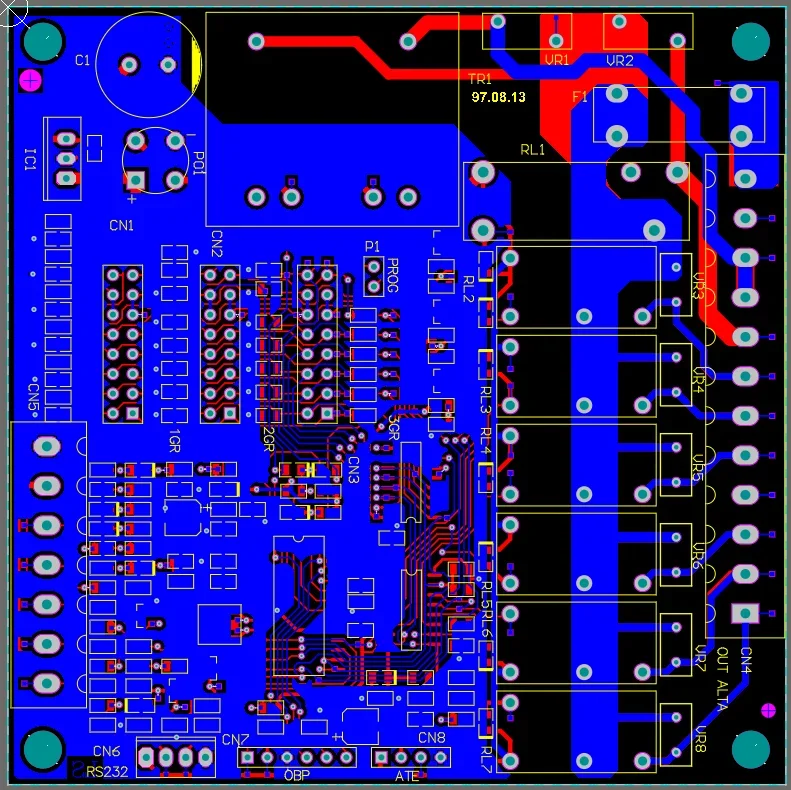

در فرآیند مهندسی معکوس، ساختار PCB، جانمایی قطعات، اتصالات بین بخش‌های مختلف، مسیرهای سیگنال و تغذیه و همچنین مسیرهای مربوط به کانال‌های سوئیچینگ بررسی و بازسازی شد.
یکی از نکات مهم در طراحی این برد، تفکیک بخش کنترل از بخش‌های سوئیچینگ و رعایت مسیرهای مناسب برای جریان‌های بالاتر است. تراکم بالای قطعات در بخش کنترلی نیز باعث شده استخراج دقیق اتصالات و بازسازی Layout نیازمند بررسی جزئیات برد باشد.
در این پروژه، با بررسی برد موجود، اطلاعات لازم برای بازسازی شماتیک و طراحی مجدد PCB استخراج و ساختار برد برای تولید مجدد آماده شد.
خدمات انجام‌شده:
- بررسی و تحلیل برد موجود
- شناسایی قطعات و Footprintها
- استخراج اتصالات و Netها
- بازسازی شماتیک
- مهندسی معکوس PCB
- بازطراحی و بازسازی Layout
- بررسی مسیرهای تغذیه و سیگنال
- بررسی بخش‌های سوئیچینگ و کانال‌های رله
