این پروژه در سال ۱۳۹۶ انجام شده و شامل مهندسی معکوس و بازطراحی یک برد منبع تغذیه DC-DC بوده است.
برد موردنظر دارای ورودی 36 تا 72 ولت DC بوده و با توجه به ساختار مدار و استفاده از بخش‌های سوئیچینگ و قطعات توان، در دسته منابع تغذیه سوئیچینگ DC-DC قرار می‌گیرد. هدف از مهندسی معکوس، بررسی ساختار برد، شناسایی قطعات و اتصالات، استخراج مدار و در نهایت بازطراحی PCB بر اساس برد موجود بوده است.

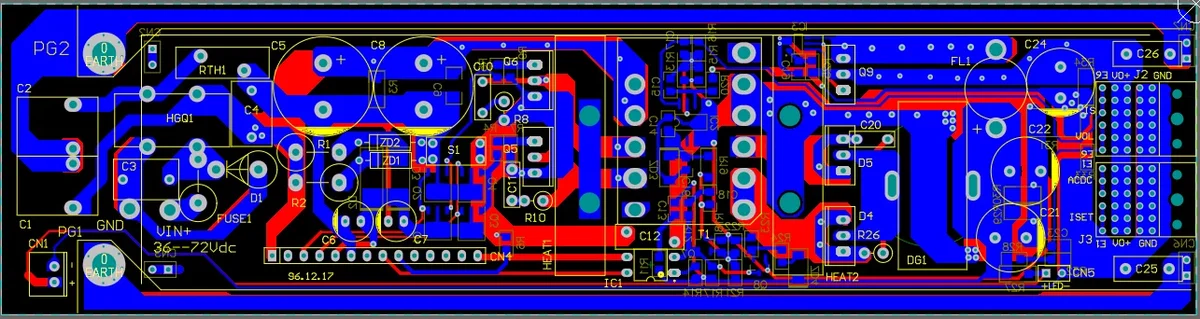

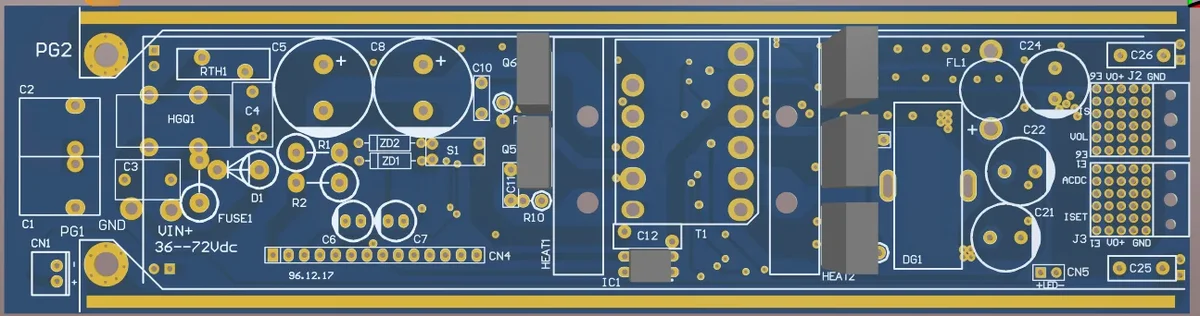

در این پروژه، ساختار فیزیکی برد، جانمایی قطعات، مسیرهای سیگنال و تغذیه، اتصالات بین لایه‌ها، Viaها و مسیرهای مربوط به بخش‌های قدرت مورد بررسی قرار گرفت. سپس اطلاعات به‌دست‌آمده برای بازسازی شماتیک و طراحی مجدد PCB مورد استفاده قرار گرفت.
از نکات قابل توجه این برد، تراکم نسبتاً بالای قطعات و مسیرهای PCB، وجود بخش‌های قدرت و کنترلی در کنار یکدیگر و استفاده از نواحی مختلف برای تغذیه و سیگنال است. به همین دلیل، در فرآیند بازطراحی، دقت در استخراج اتصالات و حفظ ساختار اصلی برد اهمیت زیادی داشته است.
خدمات انجام‌شده در این پروژه:
- بررسی و تحلیل برد موجود
- شناسایی و بررسی قطعات و Footprintها
- استخراج اتصالات و Netهای برد
- بازسازی شماتیک
- بازطراحی PCB
- بررسی مسیرهای تغذیه و سیگنال
- بازسازی Layout و جانمایی قطعات
- تهیه فایل‌های طراحی برای تولید مجدد برد
