Electrical Circuit - مدار الکتریکی
- تعریف کوتاه فنی
- مدار الکتریکی مجموعه‌ای از اجزای الکتریکی و الکترونیکی است که از طریق اتصالات رسانا به یکدیگر متصل شده‌اند تا جریان الکتریکی برقرار شود و انرژی یا سیگنال انتقال یابد. این اجزا می‌توانند شامل منبع تغذیه، مقاومت، خازن، سلف، دیود، ترانزیستور و کلید باشند.
- معادل فارسی
- مدار الکتریکی
- نام‌های دیگر
- Electrical Circuit، مدار الکترونیکی، مدار برق
مدار الکتریکی؛ مجموعه‌ای از اجزای الکتریکی متصل به یکدیگر برای ایجاد مسیر جریان و انجام یک عملکرد مشخص است.
برای عبور جریان پیوسته در یک مدار ساده، باید مسیر رسانای بسته‌ای وجود داشته باشد. عملکرد مدار به نحوه اتصال قطعات، ولتاژ منبع و مشخصات الکتریکی اجزا بستگی دارد. مدارهای الکتریکی می‌توانند برای روشن‌کردن یک لامپ، تقویت سیگنال، کنترل موتور یا پردازش داده استفاده شوند.
کاربرد
- انتقال و توزیع انرژی الکتریکی
- روشنایی و راه‌اندازی تجهیزات
- کنترل موتور و عملگرها
- پردازش و تقویت سیگنال‌ها
- پیاده‌سازی مدارهای تغذیه، کنترل و پردازش روی PCB
مثال

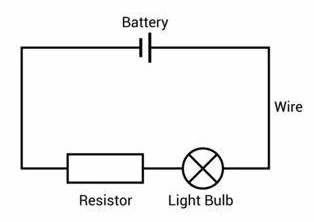

یک مدار ساده شامل باتری، مقاومت و لامپ را در نظر بگیرید. با اتصال این اجزا در یک مسیر بسته، جریان از باتری عبور می‌کند و لامپ روشن می‌شود. اگر مسیر قطع شود، مدار باز شده و جریان ایده‌آل متوقف می‌شود.
نکته طراحی PCB
در طراحی PCB، مسیرهای مسی باید جریان موردنیاز مدار را با افت ولتاژ و افزایش دمای قابل‌قبول عبور دهند. همچنین، فاصله الکتریکی بین نت‌ها، مسیر برگشت جریان، محل اتصال زمین و جانمایی قطعات باید متناسب با ولتاژ و فرکانس کاری مدار انتخاب شوند.
اصطلاحات مرتبط
- Voltage ولتاژ: اختلاف پتانسیل الکتریکی بین دو نقطه
- Current جریان الکتریکی: نرخ عبور بار الکتریکی
- Resistance مقاومت الکتریکی: میزان مخالفت با عبور جریان
- Open Circuit مدار باز: مداری با مسیر قطع‌شده
- Closed Circuit مدار بسته: مداری با مسیر رسانای کامل
- Schematic شماتیک: نمایش نمادین اجزا و اتصالات مدار
- PCB Trace مسیر مسی: مسیر رسانا روی برد مدار چاپی
- Series / Parallel اتصال سری / موازی: دو روش متداول اتصال اجزای مدار
