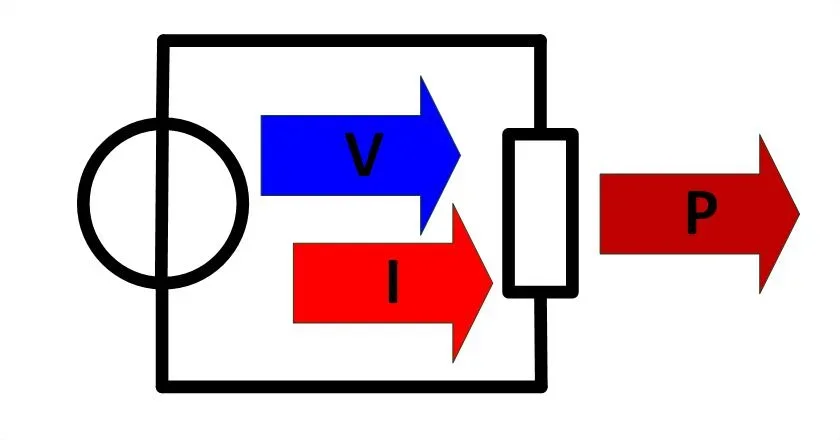

Electrical Power - توان الکتریکی

در یک مدار DC یا بار مقاومتی، توان از رابطه زیر به دست می‌آید:

P = V × I

همچنین برای مقاومت:

P = I²R = V²/R

هرچه توان مصرفی یک قطعه بیشتر باشد، معمولا گرمای بیشتری نیز در آن تولید می‌شود.

کاربرد

توان برای تعیین و بررسی مواردی مانند:

• توان مصرفی قطعات
• انتخاب مقاومت مناسب
• طراحی مدارهای Power
• انتخاب منبع تغذیه
• بررسی گرمای تولیدشده
• طراحی مسیرهای جریان بالا
• محاسبه بازده مدار

استفاده می‌شود.

مثال واقعی

فرض کنید یک مقاومت 100Ω به ولتاژ 10V متصل شده است:

جریان:

I = 10 / 100 = 0.1A

توان مصرفی:

P = 10 × 0.1 = 1W

بنابراین بهتر است از مقاومتی با توان نامی مناسب، مثلاً 2W، استفاده شود تا مقاومت با حاشیه اطمینان کافی کار کند.

نکته طراحی PCB

توان فقط به انتخاب قطعه محدود نمی‌شود. در PCBهای توان، جریان عبوری، عرض و ضخامت مس، افزایش دما، مسیر دفع حرارت و Viaهای حرارتی نیز باید بررسی شوند.

در قطعاتی مانند ماسفت، رگولاتور و مقاومت‌های توان بالا، اگر گرمای تولیدشده به‌درستی دفع نشود، دمای قطعه افزایش یافته و می‌تواند باعث کاهش قابلیت اطمینان یا خرابی قطعه شود.

همچنین بهتر است قطعات توان بالا، در صورت نیاز، با سطوح مسی مناسب و مسیرهای انتقال حرارت مؤثر طراحی شوند.

اصطلاحات مرتبط

• Power (P) -توان
• Watt (W) - وات
• Power Dissipation - اتلاف توان
• Power Rating - توان نامی
• Power Consumption - مصرف توان
• Active Power - توان اکتیو
• Reactive Power - توان راکتیو
• Apparent Power - توان ظاهری
• Power Factor - ضریب توان
• Thermal Dissipation - دفع حرارت
• Efficiency - بازده
• Current - جریان
• Voltage - ولتاژ
