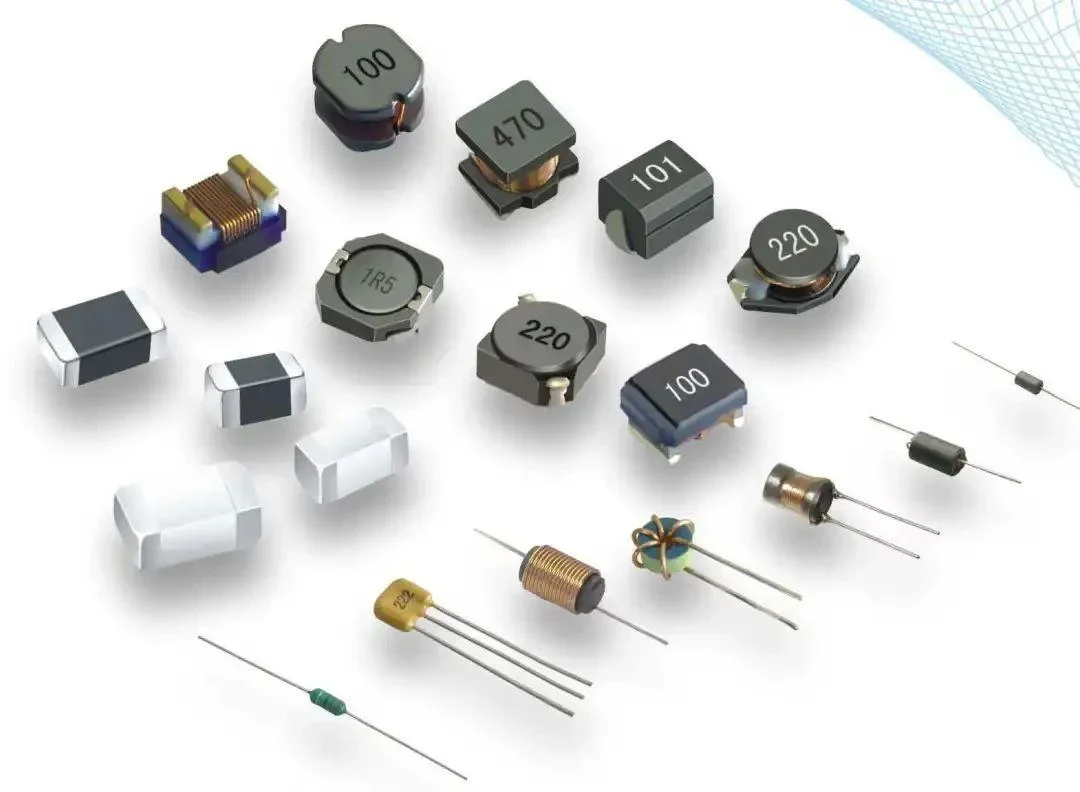

Inductor - سلف
- تعریف کوتاه فنی
- سلف یک قطعه غیرفعال است که انرژی را در میدان مغناطیسی ذخیره می‌کند. ویژگی اصلی آن اندوکتانس (Inductance) است که با نماد L و واحد هنری (H) بیان می‌شود.
- معادل فارسی
- سلف، سیم‌پیچ، القاگر
- نام‌های دیگر
- Coil، Choke، Reactor، البته این اصطلاحات همیشه کاملا معادل نیستند؛ مثلا چوک (Choke) معمولا به سلفی گفته می‌شود که برای جلوگیری از عبور مؤلفه‌های ناخواسته جریان، به‌ویژه نویز AC یا RF، استفاده می‌شود.
سلف در برابر تغییرات جریان مقاومت می‌کند و رابطه ولتاژ و جریان آن به‌صورت زیر بیان می‌شود:
V = L × di/dt
بنابراین هرچه تغییر جریان سریع‌تر باشد، ولتاژ بیشتری در دو سر سلف ایجاد می‌شود.
کاربرد
- فیلترکردن نویز
- فیلترهای LC
- مبدل‌های Buck و Boost
- منابع تغذیه سوئیچینگ
- مدارهای RF
- ذخیره انرژی
- ایجاد Choke
- مدارهای تشدید LC
مثال واقعی
در یک مبدل Buck Converter، سلف یکی از قطعات اصلی مدار است. سلف در زمان روشن بودن سوئیچ، انرژی را ذخیره و در زمان خاموش شدن سوئیچ، انرژی را به بار منتقل می‌کند و به این ترتیب به تبدیل و صاف‌شدن جریان خروجی کمک می‌کند.
نکته طراحی PCB
در طراحی PCB، مخصوصاً در پاور الکترونیک، مسیرهای اطراف سلف باید با دقت طراحی شوند. مسیر جریان‌های سوئیچینگ باید کوتاه و دارای Loop Area کوچک باشند تا EMI کاهش یابد.
در مدارهای RF نیز فاصله سلف از سایر قطعات و مسیرهای حساس اهمیت دارد، زیرا میدان مغناطیسی آن می‌تواند باعث Coupling ناخواسته شود.
اصطلاحات مرتبط
- Inductance (L) - اندوکتانس / ضریب خودالقایی
- Henry (H) - هنری
- Coil - سیم‌پیچ
- Choke - چوک
- DCR - مقاومت DC سلف
- Saturation Current - جریان اشباع
- Rated Current - جریان نامی

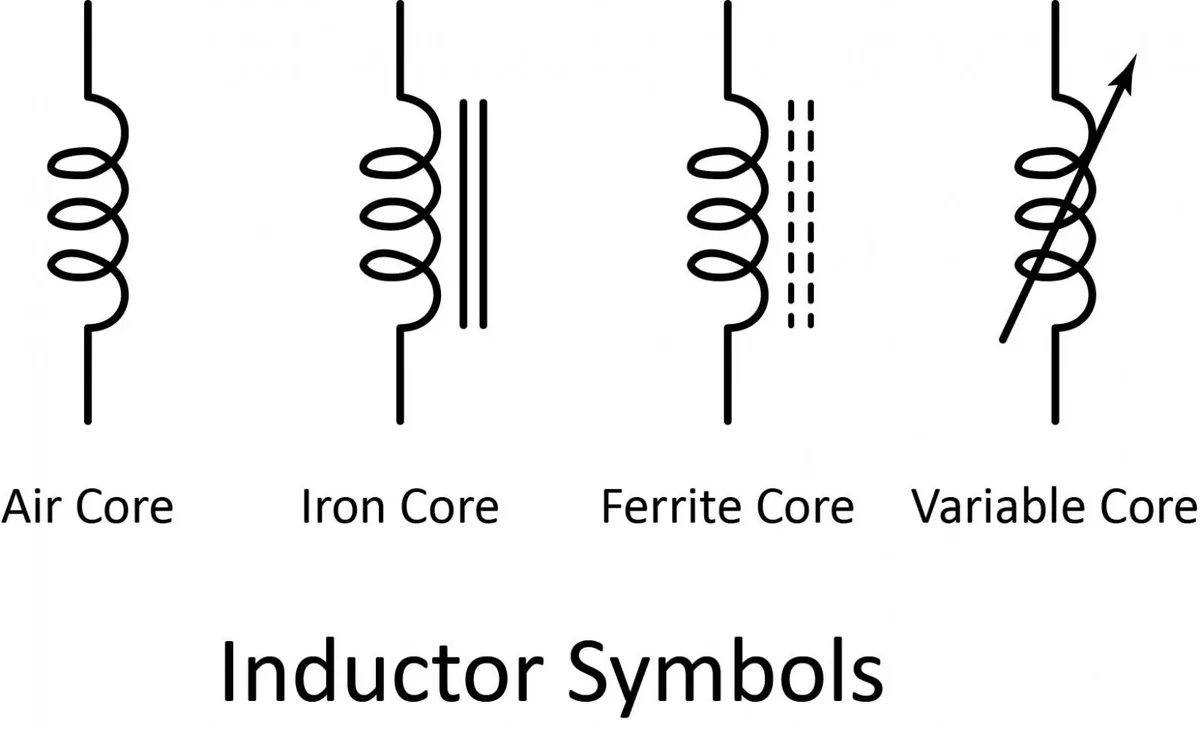

- Core - هسته
- Air Core - هسته هوا
- Ferrite Core - هسته فریت
- Power Inductor - سلف توان
- Coupling - کوپلینگ
- LC Filter - فیلتر LC
- Buck Converter - مبدل باک
- Boost Converter - مبدل بوست
