Open Circuit - مدار باز
- تعریف کوتاه فنی
- مدار باز به مداری گفته می‌شود که مسیر الکتریکی آن در نقطه‌ای قطع شده و مسیر بسته‌ای برای عبور جریان وجود ندارد. در حالت ایده‌آل، مقاومت مسیر قطع‌شده بی‌نهایت و جریان عبوری از آن صفر است؛ با این حال، ممکن است بین دو سر محل قطع، ولتاژ وجود داشته باشد.
- معادل فارسی
- مدار باز
- نام‌های دیگر
- مدار قطع‌شده، مسیر باز، Open Connection
مدار باز به مداری گفته می‌شود که مسیر الکتریکی آن در یک یا چند نقطه قطع شده و مسیر پیوسته‌ای برای عبور جریان وجود ندارد. این وضعیت می‌تواند به دلیل باز بودن کلید، قطع‌شدن مسیر مسی PCB، خرابی سیم یا لحیم‌کاری نامناسب ایجاد شود.
در مدار باز، جریان الکتریکی در مسیر قطع‌شده برقرار نمی‌شود؛ بنابراین، در حالت ایده‌آل مقاومت محل قطع بی‌نهایت در نظر گرفته می‌شود و جریان عبوری از آن صفر است. با این حال، ممکن است بین دو سر محل قطع، اختلاف ولتاژ وجود داشته باشد؛ برای مثال، اگر کلیدی در مسیر یک لامپ باز باشد، ممکن است ولتاژ منبع بین دو سر کلید برقرار باشد، اما جریانی از مدار عبور نکند و لامپ روشن نشود.
کاربرد و اهمیت
- بررسی عملکرد کلیدهای روشن و خاموش
- عیب‌یابی قطع‌شدن مسیرهای مسی PCB
- شناسایی پایه‌های لحیم‌نشده یا اتصالات معیوب
- بررسی قطع‌شدن سیم، کانکتور یا مسیر تغذیه
مثال
اگر مسیر مسی بین یک مقاومت و پایه ورودی آی‌سی قطع شود، جریان موردنیاز آن مسیر برقرار نمی‌شود. این وضعیت می‌تواند باعث شود مدار درست کار نکند، حتی اگر منبع تغذیه روشن باشد.
نکته طراحی PCB

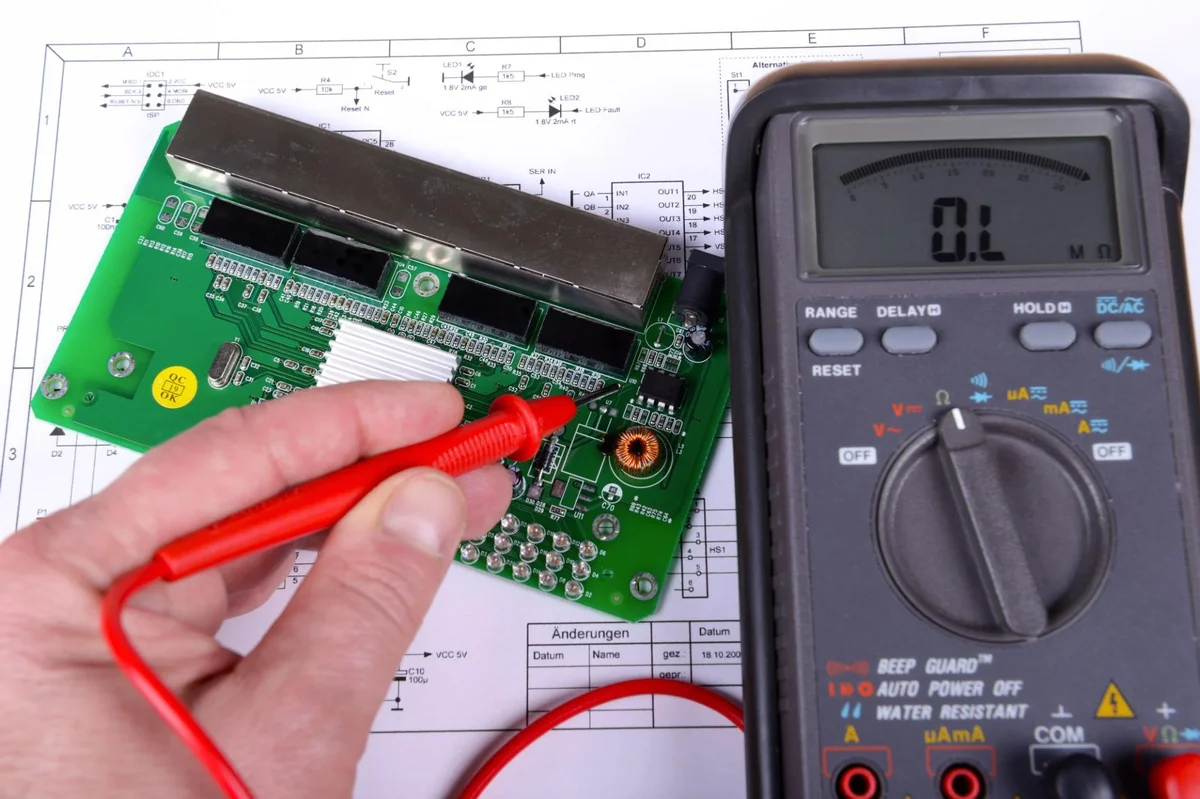

در طراحی PCB، قطع‌شدن مسیر مسی، لحیم‌کاری نامناسب یا اتصال ناقص کانکتورها می‌تواند باعث ایجاد مدار باز شود. برای عیب‌یابی، از تست پیوستگی (Continuity Test) با مولتی‌متر و بررسی مسیرهای مسی استفاده می‌شود.
اصطلاحات مرتبط
- Closed Circuit مدار بسته: مسیر کامل برای عبور جریان
- Continuity پیوستگی الکتریکی: برقرار بودن اتصال الکتریکی بین دو نقطه
- Resistance مقاومت الکتریکی: میزان مخالفت با عبور جریان
- Fault عیب: نقصی که باعث عملکرد نادرست مدار می‌شود
