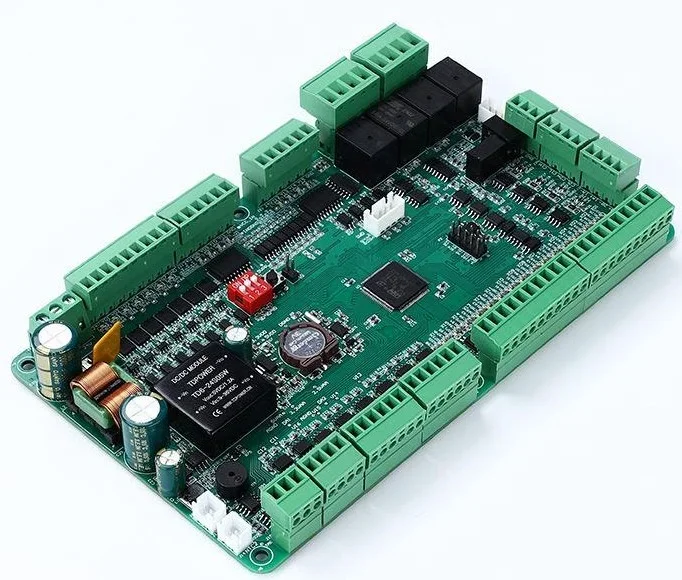

PCBA - Printed Circuit Board Assembly
- تعریف کوتاه فنی
- PCBA به برد مدار چاپی‌ای گفته می‌شود که قطعات الکترونیکی روی آن نصب و لحیم‌کاری شده‌اند. در این مرحله، PCB خام با نصب قطعاتی مانند مقاومت، خازن، آی‌سی، ترانزیستور و کانکتورها به یک مجموعه الکترونیکی مونتاژشده تبدیل می‌شود.
- معادل فارسی
- برد مدار چاپی مونتاژشده
- نام‌های دیگر
- Assembled PCB، برد مونتاژشده
فرایند مونتاژ می‌تواند شامل نصب قطعات سطحی (SMT)، نصب قطعات پایه‌دار (THT) و لحیم‌کاری با روش‌هایی مانند لحیم‌کاری موجی یا Reflow باشد. برخلاف PCB خام، یک PCBA قطعات لازم را روی برد دارد؛ هرچند برای عملکرد کامل ممکن است به برنامه‌ریزی، تنظیم یا اتصال به تجهیزات دیگر هم نیاز داشته باشد.
کاربرد
- تولید بردهای کنترل صنعتی
- ساخت بردهای پردازشی مبتنی بر میکروکنترلر
- تولید تجهیزات مخابراتی و شبکه
- مونتاژ منابع تغذیه سوئیچینگ
- ساخت بردهای لوازم خانگی، تجهیزات پزشکی و محصولات الکترونیکی مصرفی
مثال
در یک برد کنترل صنعتی، پس از طراحی PCB و ساخت برد خام، میکروکنترلر، رگولاتور ولتاژ، مقاومت‌ها، خازن‌ها و کانکتورها روی برد نصب و لحیم‌کاری می‌شوند. برد حاصل یک PCBA است که پس از انجام تست‌های لازم می‌تواند در دستگاه نهایی استفاده شود.
نکته طراحی PCB
طراحی PCB باید از ابتدا با در نظر گرفتن فرایند مونتاژ انجام شود. فاصله مناسب قطعات، جهت‌گیری قطعات، ابعاد پدها، فاصله قطعات از لبه برد و امکان دسترسی تجهیزات تست، همگی بر کیفیت و هزینه تولید PCBA تأثیر می‌گذارند.
همچنین، طراحی مناسب برای مونتاژپذیری (DFM) و تست‌پذیری (DFT) می‌تواند احتمال خطاهای تولید و هزینه عیب‌یابی را کاهش دهد.
اصطلاحات مرتبط
- PCB برد مدار چاپی: برد خام دارای مسیرهای مسی
- BOM فهرست قطعات: فهرست قطعات موردنیاز برای مونتاژ
- SMT فناوری نصب سطحی: روش نصب قطعات روی سطح PCB
- THT فناوری نصب سوراخی: روش نصب قطعات با عبور پایه‌ها از سوراخ‌های برد
- Reflow Soldering لحیم‌کاری بازروانی: روش لحیم‌کاری متداول قطعات SMD
- AOI بازرسی نوری خودکار: بررسی ظاهری و کیفیت مونتاژ با سیستم بینایی ماشین
- DFM طراحی برای ساخت: بهینه‌سازی طراحی برای تولیدپذیری بهتر
- DFT طراحی برای تست: در نظر گرفتن الزامات تست در مرحله طراحی
