Short Circuit - اتصال کوتاه

اتصال کوتاه زمانی رخ می‌دهد که بین دو نقطه از مدار که باید از نظر الکتریکی مستقل باشند، مسیری ناخواسته با مقاومت یا امپدانس بسیار کم ایجاد شود. در این شرایط، جریان ممکن است به‌جای عبور از مسیر طراحی‌شده و قطعات موردنظر، از مسیر ناخواسته عبور کند.

برای مثال، اگر پایه مثبت منبع تغذیه مستقیماً به زمین (GND) متصل شود، مقاومت مسیر بسیار کم خواهد بود و جریان زیادی از منبع عبور می‌کند. مقدار این جریان به مقاومت سیم‌ها و مسیرهای مسی، امپدانس منبع تغذیه و مدارهای حفاظتی بستگی دارد. این وضعیت ممکن است باعث افت ولتاژ، داغ‌شدن مسیرهای مسی، سوختن قطعات یا آسیب‌دیدن برد شود.

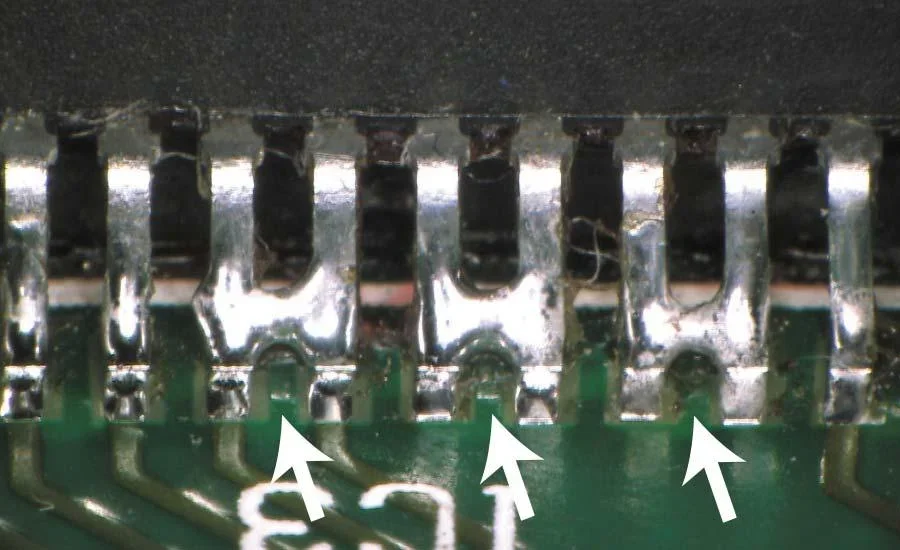

در PCB، اتصال کوتاه می‌تواند بر اثر پل لحیم بین پایه‌های قطعات، فاصله ناکافی بین مسیرهای مسی، باقی‌ماندن ذرات رسانا یا آسیب‌دیدن لایه عایق ایجاد شود. به همین دلیل، بررسی قوانین طراحی (DRC)، بازرسی کیفیت لحیم‌کاری و اندازه‌گیری مقاومت بین خطوط تغذیه و زمین از روش‌های مهم پیشگیری و عیب‌یابی هستند.

کاربرد و اهمیت

اتصال کوتاه معمولاً یک وضعیت خطا است و شناسایی آن در این موارد اهمیت دارد:

• عیب‌یابی بردهای الکترونیکی
• بررسی اتصال ناخواسته بین مسیرهای مسی PCB
• تشخیص پل لحیم بین پایه‌های قطعات
• بررسی اتصال خطوط تغذیه به زمین
• ارزیابی عملکرد فیوزها و مدارهای حفاظت اضافه‌جریان

نکته طراحی PCB

برای کاهش احتمال اتصال کوتاه، فاصله الکتریکی مناسب بین نت‌ها را رعایت کنید، قوانین طراحی (DRC) را بررسی کنید و عرض و فاصله مسیرهای مسی را متناسب با ولتاژ کاری انتخاب کنید. در مرحله مونتاژ نیز پل‌های لحیم، ذرات رسانا و اتصال ناخواسته پایه‌های قطعات باید بررسی شوند.

اصطلاحات مرتبط

• Short Circuit اتصال کوتاه: اتصال ناخواسته با امپدانس بسیار کم
• Overcurrent اضافه‌جریان: عبور جریانی بیش از حد مجاز
• Continuity Test تست پیوستگی: بررسی اتصال الکتریکی بین دو نقطه
• Solder Bridge پل لحیم: اتصال ناخواسته بین دو پد یا پایه با قلع
• DRC بررسی قوانین طراحی: کنترل فاصله‌ها و محدودیت‌های طراحی PCB
• Fuse فیوز: قطعه حفاظتی برای قطع جریان بیش‌ازحد
• GND زمین مدار: نقطه مرجع ولتاژ یا مسیر برگشت جریان در مدار
