ارتقای ارتباطات نوری ۳٫۲ ترابیتی، طراحی PCB را متحول می‌کند

حرکت صنعت دیتاسنتر به سمت ارتباطات نوری با ظرفیت‌های بالاتر، نیاز به بردهای شبکه پیشرفته‌تر را افزایش می‌دهد. با وجود استفاده از فیبر نوری، مسیرهای الکتریکی روی PCB همچنان به کنترل دقیق امپدانس، کاهش تلفات و رعایت اصول یکپارچگی سیگنال نیاز دارند.

بررسی عمیق‌تر به کمک هوش مصنوعی

از مدل‌های هوش مصنوعی برای مطالعه این محتوا کمک بگیرید.

طراحی PCB

طراحی PCB

  1. 01 مدیریت ویاها در طراحی سیگنال‌های تفاضلی با سرعت ۵۶ گیگابیت بر ثانیه
  2. 02 بررسی مواد بدون الیاف شیشه برای بردهای نسل جدید هوش مصنوعی انویدیا
  3. 03 ارتقای ارتباطات نوری ۳٫۲ ترابیتی، طراحی PCB را متحول می‌کند

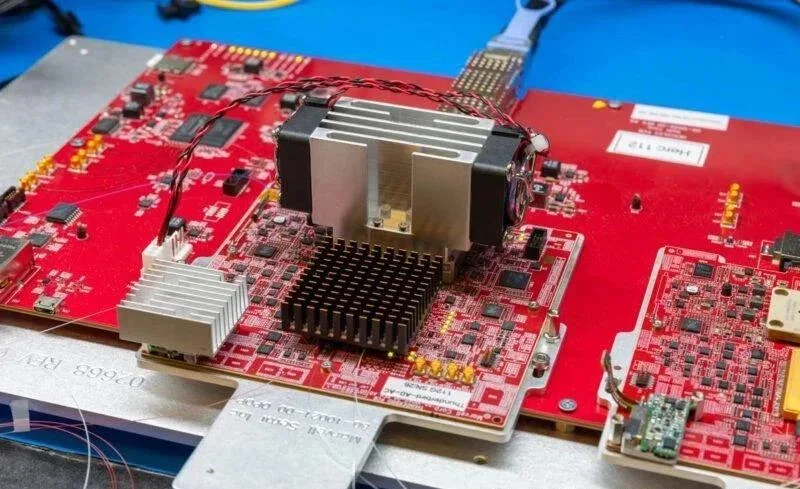

رشد خوشه‌های پردازشی هوش مصنوعی باعث شده است ارتباطات میان رک‌های سرور به پهنای باند بالاتری نیاز داشته باشند. گزارش DIGITIMES می‌گوید حرکت به سمت ارتباطات نوری با ظرفیت 3/2 ترابیت بر ثانیه، نیازهای عملکردی جدیدی ایجاد کرده و موجب بازنگری در طراحی PCBهای مرتبط با تجهیزات شبکه شده است. این تحول همچنین تعداد تأمین‌کنندگان واجد شرایط را محدودتر می‌کند.

اهمیت برای مهندسان PCB:

این روند برای طراحان بردهای سوئیچ شبکه، سرورها و تجهیزات ارتباطی اهمیت زیادی دارد. تسلط بر طراحی High-Speed PCB، انتخاب مواد کم‌تلفات و تحلیل Signal Integrity می‌تواند در توسعه این نوع سخت‌افزارها نقش تعیین‌کننده‌ای داشته باشد.

در چنین کاربردهایی، طراحی Stackup، انتخاب مواد کم‌تلفات، کنترل امپدانس و بررسی مسیرهای اتصال به ماژول‌های نوری اهمیت ویژه‌ای دارند.

منبع خبر:‌ DIGITIMES
